NORMAL

È la versione base delle basculanti De Nardi. Il telaio del manto è realizzato con l’esclusivo profilo in acciaio zincato rinforzato, predisposto per l’alloggiamento della guarnizione in gomma. Nei montanti laterali in acciaio zincato è inserito un pratico sistema a contrappesi per una facile apertura senza sforzo. Le parti metalliche sono zincate e verniciate a richiesta in tinte RAL con polveri poliestere a forno, per la massima resistenza agli agenti atmosferici. Il manto è rivestito in pannelli multistrato di okoumè con fugatura in vari disegni. All’interno la basculante NORMAL, tra gli omega metallici è rivestita con pannelli di compensato. La basculante NORMAL può essere fornita con porta pedonale, zone a vetri, e per un’apertura ancora più comoda, con automazione elettrica. NORMAL viene fornita completa di serratura tipo Yale con maniglia e sblocco interno, predisposizione alla motorizzazione con sistema anticaduta.

Misure fino a L 550 x H 280 cm

Debordante versione in luce

Ma = larghezza montante
Mb = profondità montante
L = luce foro orizzontale
H = luce foro verticale
K = altezza variabile a seconda del modello (vedi tabella)
Hp = H - 1cm - K = altezza passaggio
S = 7 cm non debordante normale, 0 cm non debordante ad arco

DIMENSIONI MONTANTI VERSIONE DEBORDANTE O NON DEBORDANTE CON O SENZA MOTORIZZAZIONI
CARATTERISTICHE	Ma x Mb Fino a L 340 x H 280 cm	Ma x Mb Fino a L 420 x H 280 cm	Ma x Mb Fino a L 550 x H 280 cm
QUALSIASI	12 x 29	12 x 29	14 x 29
VERSIONE CON PORTA PEDONALE O CON ZONA VETRI O NON DEBORDANTE O MOTORIZZATA	14 x 29	16 x 29	18 x 29
VERSIONE CON PORTA PEDONALE + ZONA VETRI + NON DEBORDANTE + MOTORIZZATA	16 x 29	18 x 29	18 x 29 (Contattare sede)

Misure: larghezza fino a 550 cm - altezza fino a 280 cm

Debordante versione oltre luce

Non debordante versione in luce

H	X	Y	Z
200	50	81	131
210	50	83	133
220	50	85	135
230	50	87	137
240	50	89	139
250	50	91	141
260	50	93	143
270	50	95	145

Non debordante versione oltre luce

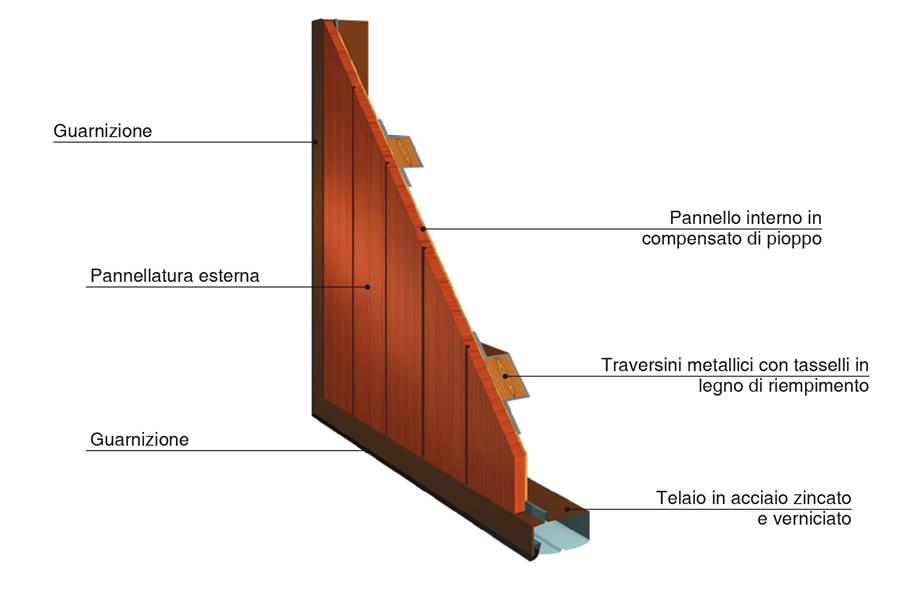

Sezioni Manto

La versione NORMAL si caratterizza per l’abbinamento tra il rivestimento esterno e un pannello interno di compensato di pioppo.

H	X	Y	Z
200	50	81	131
210	50	83	133
220	50	85	135
230	50	87	137
240	50	89	139
250	50	91	141
260	50	93	143
270	50	95	145

H	X	Y	Z
200	50	81	131
210	50	83	133
220	50	85	135
230	50	87	137
240	50	89	139
250	50	91	141
260	50	93	143
270	50	95	145

H	X	Y	Z
200	50	81	131
210	50	83	133
220	50	85	135
230	50	87	137
240	50	89	139
250	50	91	141
260	50	93	143
270	50	95	145
