BASIC 16
È la versione con montanti da 8 cm. Il telaio del manto è realizzato con l’esclusivo profilo in acciaio da 60 mm zincato rinforzato, predisposto per l’alloggiamento della guarnizione in gomma. Nei montanti laterali in acciaio zincato è inserito un pratico sistema a contrappesi per una facile apertura senza sforzo. Le parti metalliche sono zincate e verniciate a richiesta in tinte RAL con polveri poliestere a forno, per la massima resistenza agli agenti atmosferici. Il manto è realizzato con pannelli in okoumè multistrato, spessore 12 mm, con una fugatura verticale passo 100 mm, trattato con impregnanti e vernici all’acqua. BASIC 16 viene fornita completa di serratura tipo Yale con maniglia e sblocco interno, dispositivo anticaduta.
Misure fino a L 300 x H 265 cm
Debordante versione in luce
Ma = larghezza montante
Mb = profondità montante
L = luce foro orizzontale
H = luce foro verticale
K = altezza variabile a seconda del modello (vedi tabella)
Hp = H - 1cm - K = altezza passaggio
S = 7 cm non debordante normale, 0 cm non debordante ad arco
Caratteristiche | Ma x Mb | Ma x Mb |
| BASIC 16 | 8 x 22 |
|
Misure: larghezza fino a 300 cm - altezza fino a 265 cm
Debordante versione oltre luce
Ma = larghezza montante
Mb = profondità montante
L = luce foro orizzontale
H = luce foro verticale
K = altezza variabile a seconda del modello (vedi tabella)
Hp = H - 1cm - K = altezza passaggio
S = 7 cm non debordante normale, 0 cm non debordante ad arco
Non debordante versione in luce
Ma = larghezza montante
Mb = profondità montante
L = luce foro orizzontale
H = luce foro verticale
K = altezza variabile a seconda del modello (vedi tabella)
Hp = H - 1cm - K = altezza passaggio
S = 7 cm non debordante normale, 0 cm non debordante ad arco
| H | X | Y | Z |
| 200 | 50 | 81 | 131 |
| 210 | 50 | 83 | 133 |
| 220 | 50 | 85 | 135 |
| 230 | 50 | 87 | 137 |
| 240 | 50 | 89 | 139 |
| 250 | 50 | 91 | 141 |
| 260 | 50 | 93 | 143 |
| 270 | 50 | 95 | 145 |
Non debordante versione oltre luce
Ma = larghezza montante
Mb = profondità montante
L = luce foro orizzontale
H = luce foro verticale
K = altezza variabile a seconda del modello (vedi tabella)
Hp = H - 1cm - K = altezza passaggio
S = 7 cm non debordante normale, 0 cm non debordante ad arco

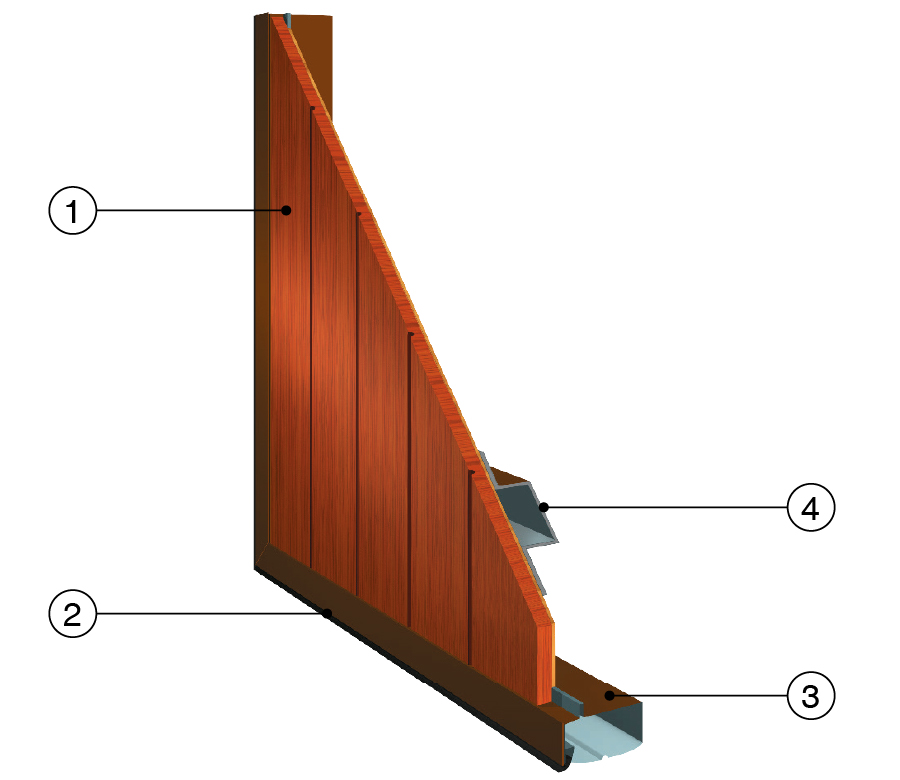

Sezioni Manto
BASIC 161. Pannellatura esterna in okoumè multistrato 2. Guarnizione 3. Telaio 4. Traversini metallici
